注射部分采用全国首创单缸一线注射方式,注射时各零件(包括螺杆)速度与力在同一轴线,增强机械部件的刚性与整体注射性能。
配置了强大的动力系统与更精密的节能伺服系统,大大提高了注射速度与注射稳定性。
标配模具加热控制接口。
采用专用螺杆,显著提高塑料件产品的整体质量。
配置整体高效的液压油路系统,有效降低能量损耗。
机型 | CN | BN100 | BN178 | ||||
注射装置 | |||||||
螺杆直径 | mm | 28 | 40 | ||||
螺杆长径比 | L/D | 22.5 | 23.2 | ||||
理论注射容量 | cm3 | 99 | 253 | ||||
注射重量 | g | 90 | 230 | ||||
注射压力 | Mpa | 375 | 245 | ||||
注射速率 | g/s | 61 | 131 |
锁模装置 | |||||||
锁模力 | kN | 1000 | 1780 | ||||
模板行程 | mm | 330 | 430 | ||||
拉杆内间距(宽×高) | mm | 365×365 | 465×465 | ||||
模具膜厚 | mm | 150-380 | 180-520 | ||||
顶出力 | kN | 41.5 | 49 | ||||
顶出行程 | mm | 100 | 140 |
其他 | |||||||
系统压力 | Mpa | 17.5 | 17.5 | ||||
驱动器动率 | kW | 15 | 22 | ||||
电热功率 | kW | 7.2 | 12.7 | ||||
外形尺寸(长×宽×高) | m | 4.4×1.2×2 | 5.1×1.4×2.5 | ||||
机器重量 | t | 约3 | 约5 |

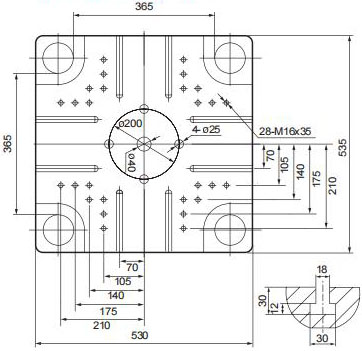

模板正面尺寸 |

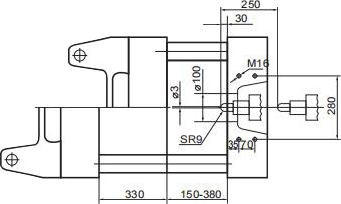

模板侧面尺寸 |

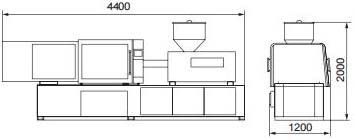

安装图 |
